Hexal do Brasil

Neubau einer Pharmafabrik für Solida-Produktion inklusive Verpackung und Logistik, mit Verwaltungs- und Sozialgebäuden auf "grüner Wiese".

Projektdaten

Auftraggeber / Bauherr Koppenhöfer & Partner GmbH / Hexal do Brasil Ltda.
Architekt Herr Dresing, Herr Winkler
Leistungszeit / Bauzeit 2001, 2002
Leistung Anlagengruppen Sanitär-, Heizungs-, Lüftungs-,Regelungs- und Klimatechnik, Technische Gase, GLT, Reinstwasser, Sprinklertechnik, Staubsauger
Leistungsphasen 2-4 und 6
Auftragsvolumen 20.360.000 R$ (bras. Real)
Projektbeschreibung

Neubau einer Pharmafabrik für Solida-Produktion inklusive Verpackung und Logistik, mit Verwaltungs- und Sozialgebäuden auf "grüner Wiese".


Folgende Gebäude wurden gebaut:

  • Produktionsgebäude mit Solida- (8.800m²) und Liquida-Produktion (450m²), jeweils inklusive Verpackung
  • Logistikgebäude (3.700m²) mit Hochregallager (2.000m²/7.500 Europaletten)
  • Labor- (1.000m²) und Kantinengebäude (900m²) mit Sozial-bereich (230m²)
  • Administrationsgebäude (Gesamt-Büro-Flächen 7.300m²)
  • Technik-Zentralen: insgesamt 7.700m² verteilt auf 5 Technikbereiche



  • Entwurfsplanung mit Detaillierung und funktionaler Ausschreibung auf Basis deutscher Normen. Alle Planunterlagen, Beschreibungen, Kostenschätzungen wurden komplett in Englisch erstellt und geliefert.

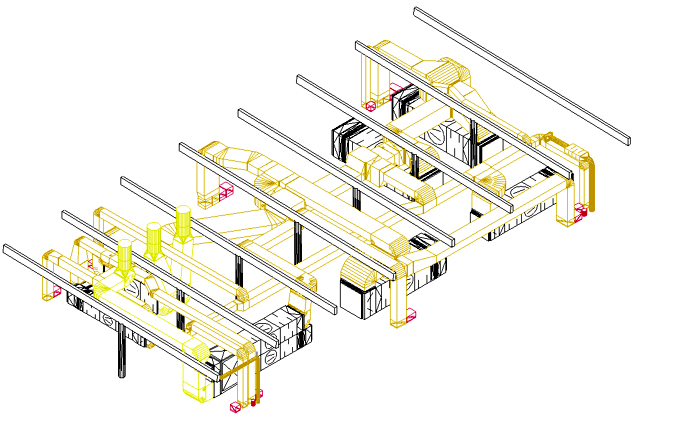

  • Lüftungstechnik für Reinraumbereiche Zonen E und F, Luft-behandlung Heizen/Kühlen/Entfeuchten, ein Sonderbereich mit max. 35% relat. Luftfeuchte, Belüftung für Kantine, Archive, Meeting insgesamt 480.000m³/h

  • Heiztechnik mit 2x450kW Dampfkesseln für Prozessbedarf, 800kW

  • Warmwassererzeugung für Klimatisierung, zusätzlich Solarnutzung und Abwärmenutzung von der Druckluft

  • Kältetechnik mit 3.400kW (3x Turboverdichter) Kaltwassererzeugung (6/12°C) für Klimatisierung und Prozessbedarf

  • Sanitärtechnik zur Versorgung aller Einrichtungen inklusive Prozessbedarf und Küche, Summenbedarf 24 l/s. Versorgung über Zisterne, parallel durch Stadtwasser und eigenen Brunnen. Grundstücks und Straßenentwässerung über Versickerung mit 2 Sickerteichen.

  • Reinstwassererzeugung (500 l/h) und Verteilung inklusive Lagertank (5.000 l), Sanitisierung mit Ozon.

  • Löschwasserversorgung aller Gebäude und Sprinklerung des Hochregallagers mit einem gemeinsamen Lagertank (1.000m³/h).

  • Drucklufterzeugung (3.600 Nm³/h) mit 5m³ Speicherbehälter und Versorgungsringleitung für alle außer den Administrations-Gebäuden.

  • Zentrale Staubabsaugung für 17 Absaugstellen

  • Technische Gase: Verteil-Leitungen für 5 Gase im Laborgebäude, Versorgung mit Flaschenlager

  • GLT mit DDC / SPS-Steuerungen für alle beschriebenen Anlagen, inklusive zentraler Bedienstation, 3.300 Datenpunkte
